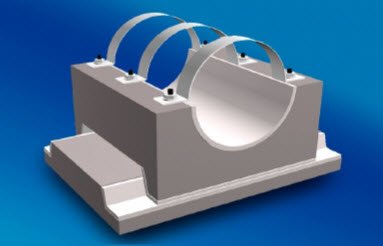

Опора Ж/Б скользящая для труб в ППУ-теплоизоляции

Опора скользящая из железобетона для стальных труб (ду от 100 до 1400 мм) в ППУ-теплоизоляции и
полиэтиленовой / стальной оцинкованной гидроизоляции.

Описание

Конструкция опоры состоит из железобетона, полукруглой прокладки из ВСИОМ (полимерный материал с низким коэффициентом трения (не более 0,1)) и подушки опоры. Скольжение трубопровода осуществляется через прокладку из ВСИОМ для снижения трения между трубой и опорой. Скольжение опоры относительно подушки опоры осуществляется также через прокладки из ВСИОМ для снижения трения между опорой и подушкой опоры.

С целью недопущения перемещения скользящей опоры относительно подушки опоры в осевом направлении трубопровода применена конструкция «ЗУБ». Конструкция скользящей опоры позво-
ляет компенсировать тепловые расширения трубопровода в 2-х осях.

Область применения

Опора скользящая из железобетона для стальных труб (ду от 100 до 1400 мм) в ППУ-теплоизоляции и полиэтиленовой / стальной оцинкованной гидроизоляции предназначена для поддержания трубопровода при открытой или канальной прокладке (в том числе в непроходных, полупроходных или проходных каналах). Температура эксплуатации от –50°С до +100°С. Конструкция опоры позволяет её эксплуатировать при полном погружении в воду с высоким содержанием химически агрессивных веществ.

Основные эксплуатационные свойства

  • Прочность, надежность
  • Длительный срок эксплуатации

Применяемый класс бетона (не ниже В30W8) и полимерный материал ВСИОМ* (коэффициент трения не более 0,1) позволяет использовать опору без дополнительных затрат на эксплуатацию не менее 50 лет, в отличие от традиционных опор из металла. Монтаж опор производиться параллельно со сборкой линейной части трубопровода.

Опора скользящая из железобетона для стальных труб (ду от 100 до 1400 мм) в ППУ-теплоизоляции и
полиэтиленовой / стальной оцинкованной гидроизоляции.

"Номенклатурный ряд 28-12"
